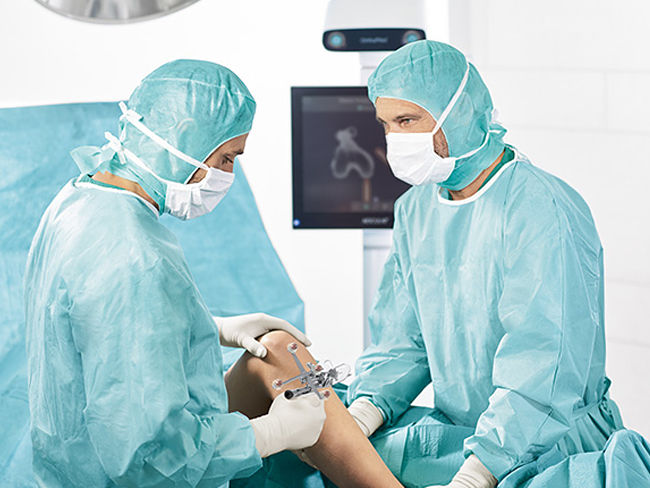

Due chirurghi con il sistema di navigazione OrthoPilot® Elite in sala operatoria

Controllo completo in tempo reale

Nella chirurgia, il raggiungimento preciso degli obiettivi, le prestazioni e le informazioni in tempo reale sono fondamentali per il successo dell'operazione. OrthoPilot® Elite fornisce ai chirurghi un feedback preciso e continuo sulla posizione dell'impianto e dello strumento. In questo modo si possono prendere le decisioni giuste sulla base di informazioni ancora più solide.

TKA 6,0 - Una nuova esperienza chirurgica

3 diverse interfacce uomo-macchina

Tutto ciò che un chirurgo desidera: 3 possibilità di interazione del software per adattare perfettamente il sistema alle preferenze dei singoli chirurghi. È possibile assumere il controllo usando il nuovo Multitool, il riconoscimento dei gesti o l'interruttore a pedale wireless.

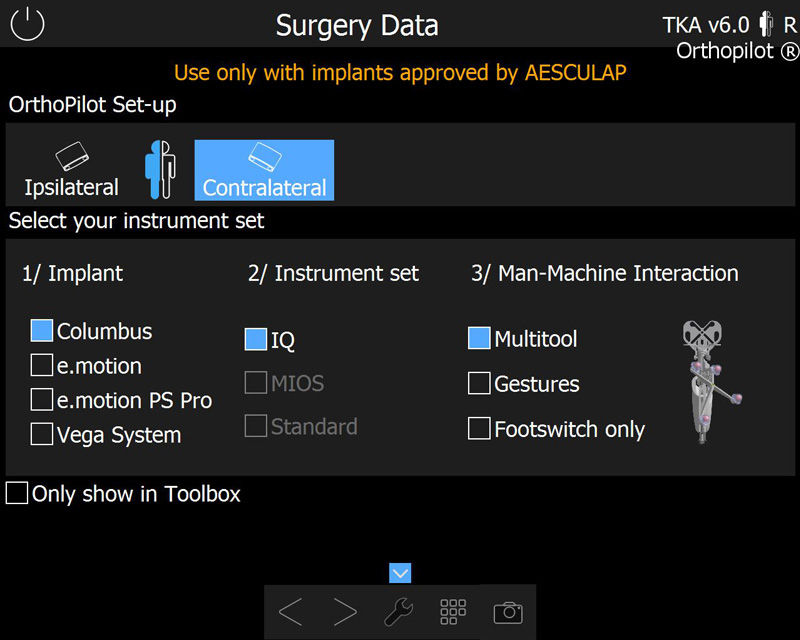

Screenshot del software OrthoPilot® TKA - Dati chirurgici

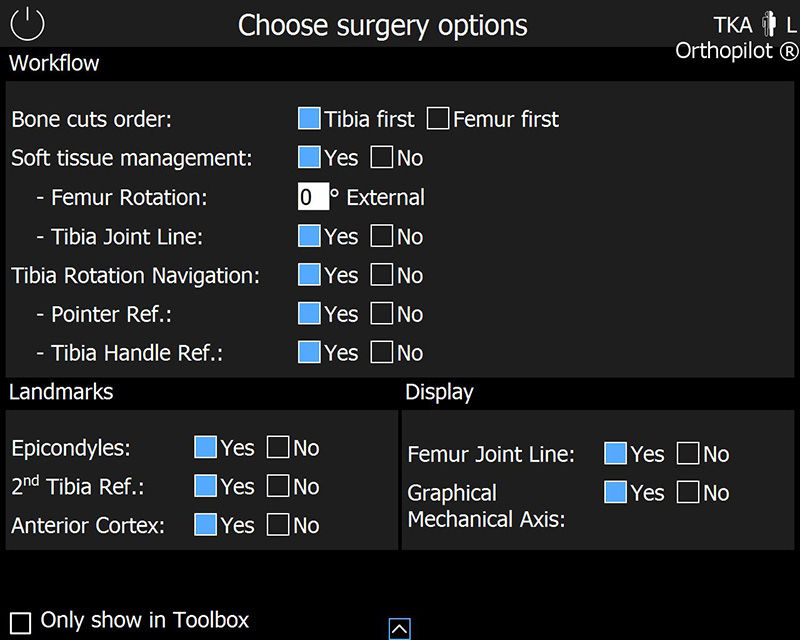

Screenshot del software OrthoPilot® TKA - Scelta delle opzioni chirurgiche

Workflow del software personalizzabile

TKA 6,0 offre diverse opzioni chirurgiche per aiutare ad allineare l'esperienza di navigazione al workflow TKA personale. Che si tratti della navigazione della rotazione tibiale o della gestione dei tessuti molli, è possibile impostare varie opzioni. Ancor di più deve essere definito una volta e può quindi essere salvato per interventi chirurgici successivi in modo da poter iniziare immediatamente a raccogliere dati.

Ridotto numero di cambi di strumenti

L'unione di una concezione semplificata del software e della revisione della strumentazione di navigazione semplifica il flusso di lavoro, porta a una riduzione del numero di strumenti necessari e riduce i cambi. Accelerare il processo di acquisizione dei dati [1] e migliorare la facilità d'uso durante l'intervento sono due vantaggi della TKA 6,0.

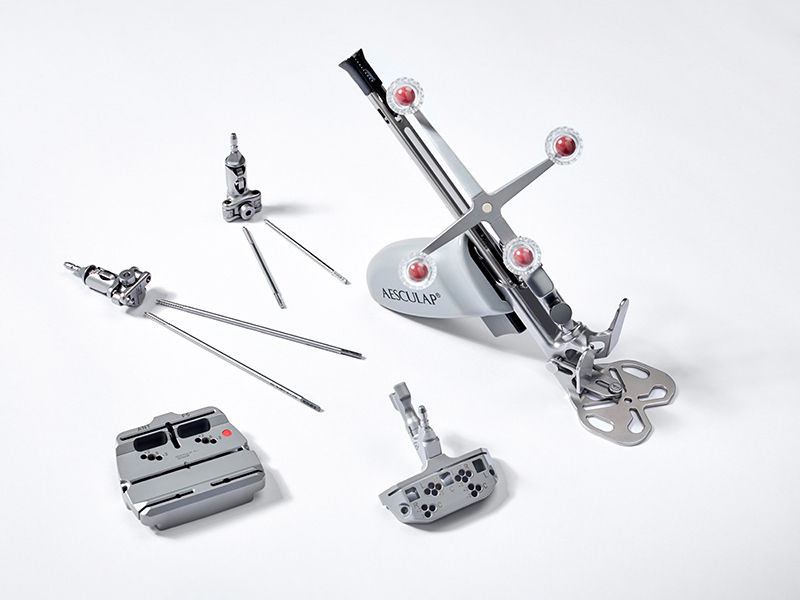

Strumentario e trasmettitore OrthoPilot® TKA

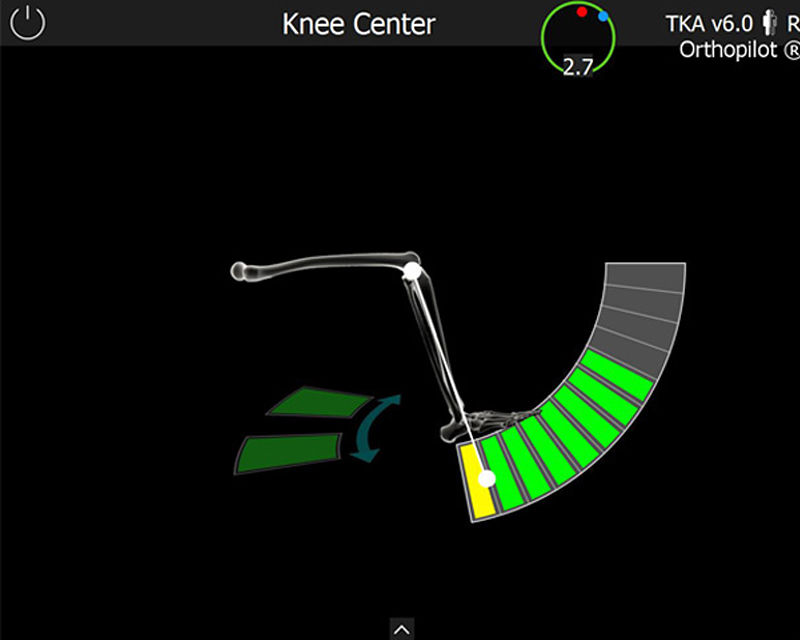

Screenshot del software OrthoPilot® TKA - Knee center

Modulo per la cinematica delginocchio

Il nuovo modulo del ginocchio mostra il comportamento cinematico dell'articolazione del ginocchio nelle diverse fasi dell'intervento. Questo strumento opzionale consente di studiare la lassità V/V del ginocchio lungo l'intero range di movimento e rappresenta per ogni singolo grado di flessione la corrispondente deviazione V/V. Vengono inoltre visualizzati i punti di contatto dei condili femorali proiettati sul piano tibiale nell'intervallo di movimento. Le misurazioni cinematiche possono essere eseguite in diverse fasi dell'intervento, ad esempio all'inizio prima dell'applicazione di qualsiasi misura correttiva (tagli ossei e/o rilascio di legamenti). Il modulo cinematico è particolarmente indicato per gli studi.

Acquisizione del centro dell'anca

TKA 6,0 è dotato di un nuovo modulo di movimento per l'acquisizione del centro dell'anca per semplificare e accelerare ulteriormente il processo di acquisizione di questo riferimento essenziale per l'allineamento delle componenti. L'algoritmo richiede solo un movimento verticale e un'abduzione del femore per calcolare il centro dell'articolazione dell'anca. L'acquisizione del centro dell'anca non è mai stata così rapida e semplice.

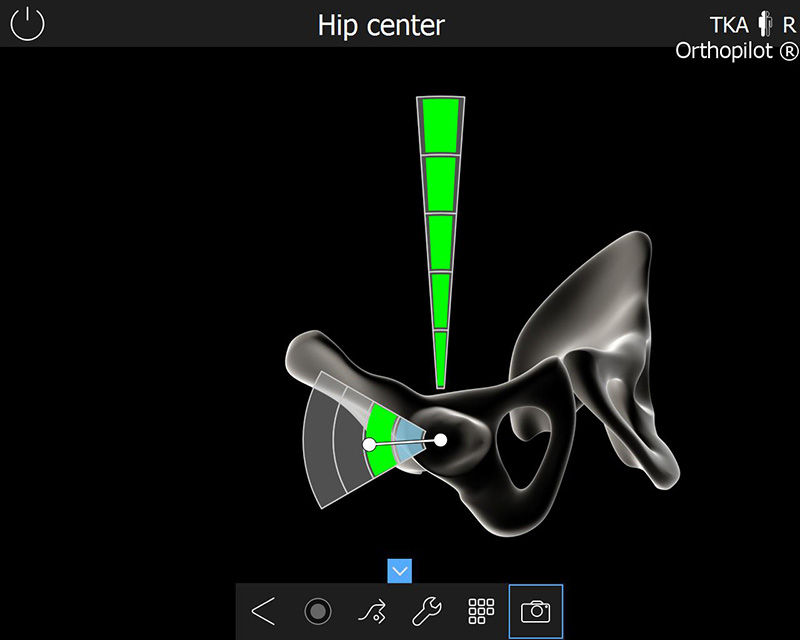

Screenshot del software OrthoPilot® TKA - Centro dell'anca

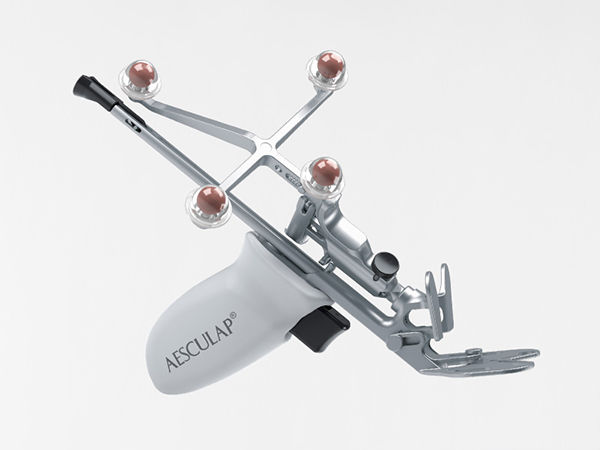

Multitool OrthoPilot® TKA

Prendere il controllo: il nuovo Multitool

Il Multitool, un nuovo strumento multifunzionale che combina 4 strumenti in 1, funge da possibile interfaccia uomo-macchina per il controllo della TKA 6,0. Combinando una tecnologia all'avanguardia con una gestione semplice e intuitiva, il Multitool consente ai chirurghi di operare in modo flessibile, preciso ed ergonomico. Grazie al suo meccanismo a scatto intelligente, l'interruttore a pedale diventa obsoleto.

Tutto sotto controllo.

Riduzione dell'invasività: posizionamento del trasmettitore monocorticale

Un nuovo metodo di posizionamento del trasmettitore monocorticale a 2 pin riduce l'invasività e migliora la visibilità del trasmettitore. I pin da 3,2 mm di diversa lunghezza consentono i singoli tessuti molli e possono essere posizionati attraverso incisioni differenti o anche all'interno dell'incisione (ad es. sul femore). Quattro diverse posizioni dell'adattatore e un angolo di rotazione di 180° facilitano l'orientamento del trasmettitore verso il sistema di telecamere stereo-ottiche e riducono i disagi per il posizionamento della telecamera.

Strumentario e trasmettitore OrthoPilot® TKA

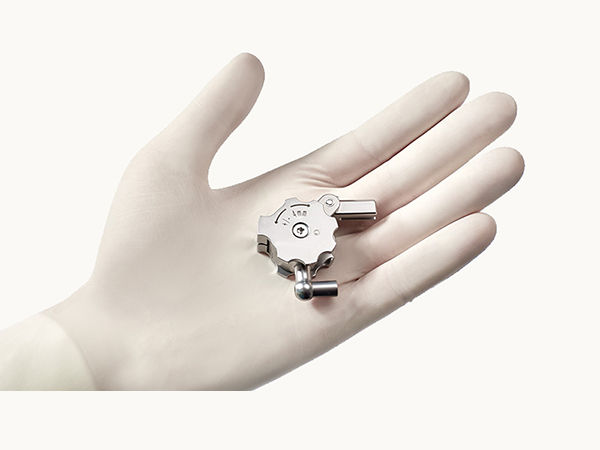

Strumento di allineamento del taglio OrthoPilot® TKA

Semplice e preciso: lo strumento di allineamento del taglio

L'allineamento della guida di taglio del femore distale o della tibia prossimale non è mai stato così facile. Questo strumento opzionale può essere semplicemente collegato alla guida di taglio corrispondente e posizionato approssimativamente all'altezza di taglio desiderata. Un'ulteriore microregolazione viene effettuata millimetro per millimetro e grado per grado. In questo modo, tutti e tre i gradi di libertà - allineamento V/V, pendenza e altezza di taglio - possono essere presi in considerazione passo dopo passo.

TKA 6,0 - Animazione 3D

Tibia prima

Siti correlati

Evidenze cliniche

Database letteratura

THI Total Healthcare Innovation S.r.l.


Per i prodotti di Chirurgia Ortopedica, il distributore autorizzato per Italia, San Marino e Città del Vaticano è THI Total Healthcare Innovation S.r.l. Clicca per ulteriori informazioni.

Clicca qui

[1] A comparison between the new TKA 6 software application and a predecessing version of TKA software application showed a significant time reduction in data acquisition of 28%. Source: Lampe et al., Cogent Engineering (2017),4:1401440.
